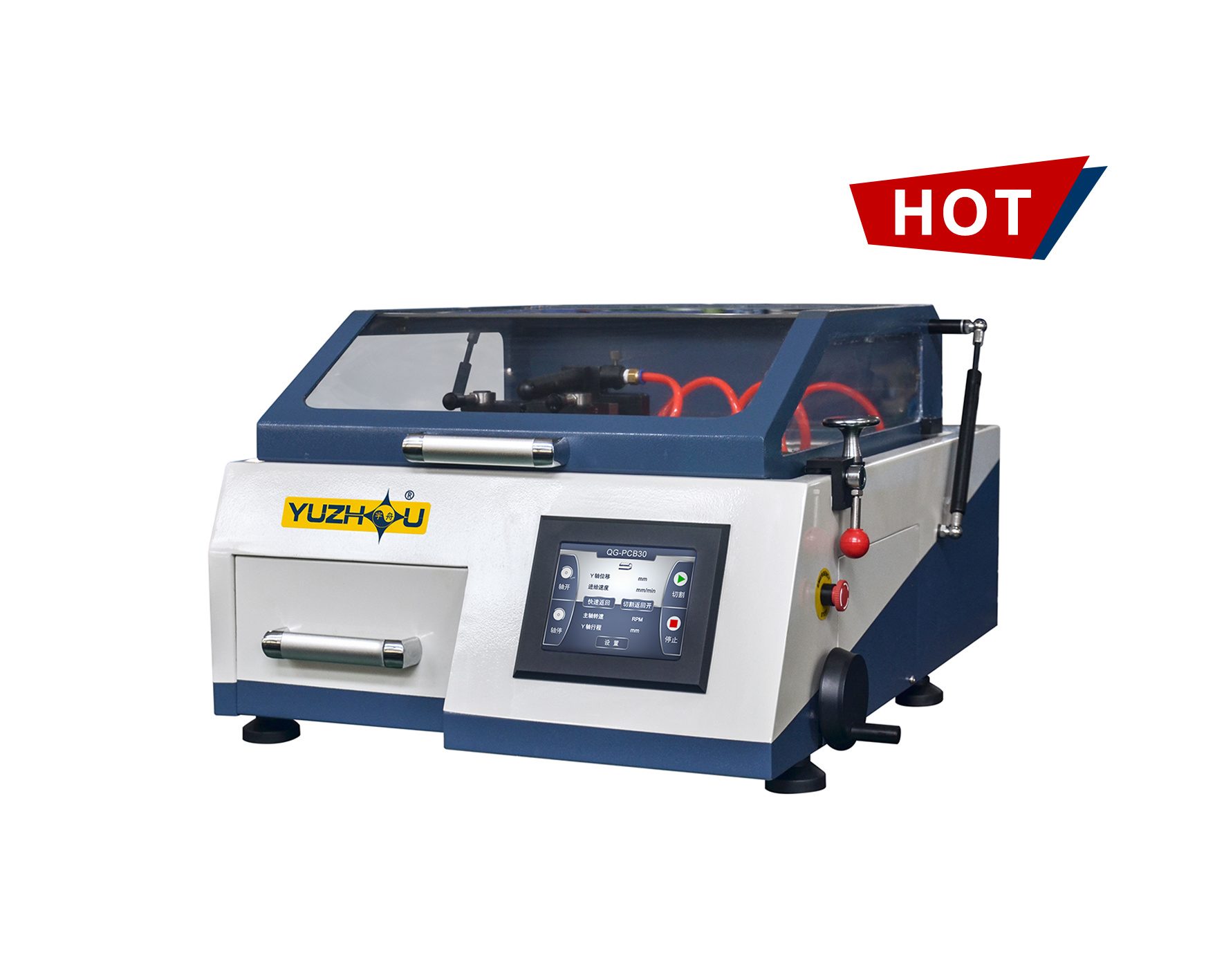

qg-pcb30手自一体精密切割机
1. 触屏界面清晰，功能布局合理，参数快速修改，数据直观显示
2. 手自一体操作，根据工况灵活选用电动进刀、手动操作平台或
切割片等切割方式
3. 小机身，大平台，灵活配合多种夹具进行试样夹持
4. 自带独立循环过滤冷却水箱，清理方便，节约摆放空间
5. 安全可靠，工作区域全封闭结构、开盖骤停保护
适用于pcb板，电子零部件，直径30mm以内的小型材料切割。
qg-pcb30手自一体精密切割机采用调速电机，经皮带传动带动切割片获得有效转速。触摸屏显示及操作，画面清晰，功能布局合理，可自由设置参数，使得切割准备更加得心应手。该机可根据不同材料或个人使用习惯选择右侧手摇式转轮控制主轴推进方式或平台推进方式进行切割，亦可根据设置的参数自动进行切割。机身整体设计精巧，内置独立不锈钢循环过滤冷却水箱，配以80％水和20％切削液混合润滑切割片和样品，有效避免样品表面发热烧伤，防止导轨和滚珠丝杠生锈。该机设置开盖停机安全保护功能，工作区域采用全封闭式结构，并有透明防护罩，供切割时观察。工作平台可配置不同夹具，夹紧装置可自由拆卸、清洗。qg-pcb30台式切割机，机身小巧却功能强大，可应用于pcb板材、φ30mm以内金属材料、电子零部件、镶嵌件等金相试样的切割，同时外形美观时尚，人机界面操作便捷，性价比高，是当下小件切割的理想之选。
|
型号 |
qg-pcb30 |
|
切割方式 |
手动/自动，主轴进给或平台进给 |
|
进刀速度 |
手动控制/自动可调1-36mm/min (调节步长为0.1mm/min) |
|
切割片尺寸 |
φ180×0.8×φ22mm |
|
最大切割直径 |
φ 30mm |
|
最大行程 |
主轴行程140mm，平台行程230mm |
|
主轴转速 |
500-3000r/min |
|
电机功率 |
1.2kw |
|
切割平台尺寸 |
245×415mm，8mmt型槽 |
|

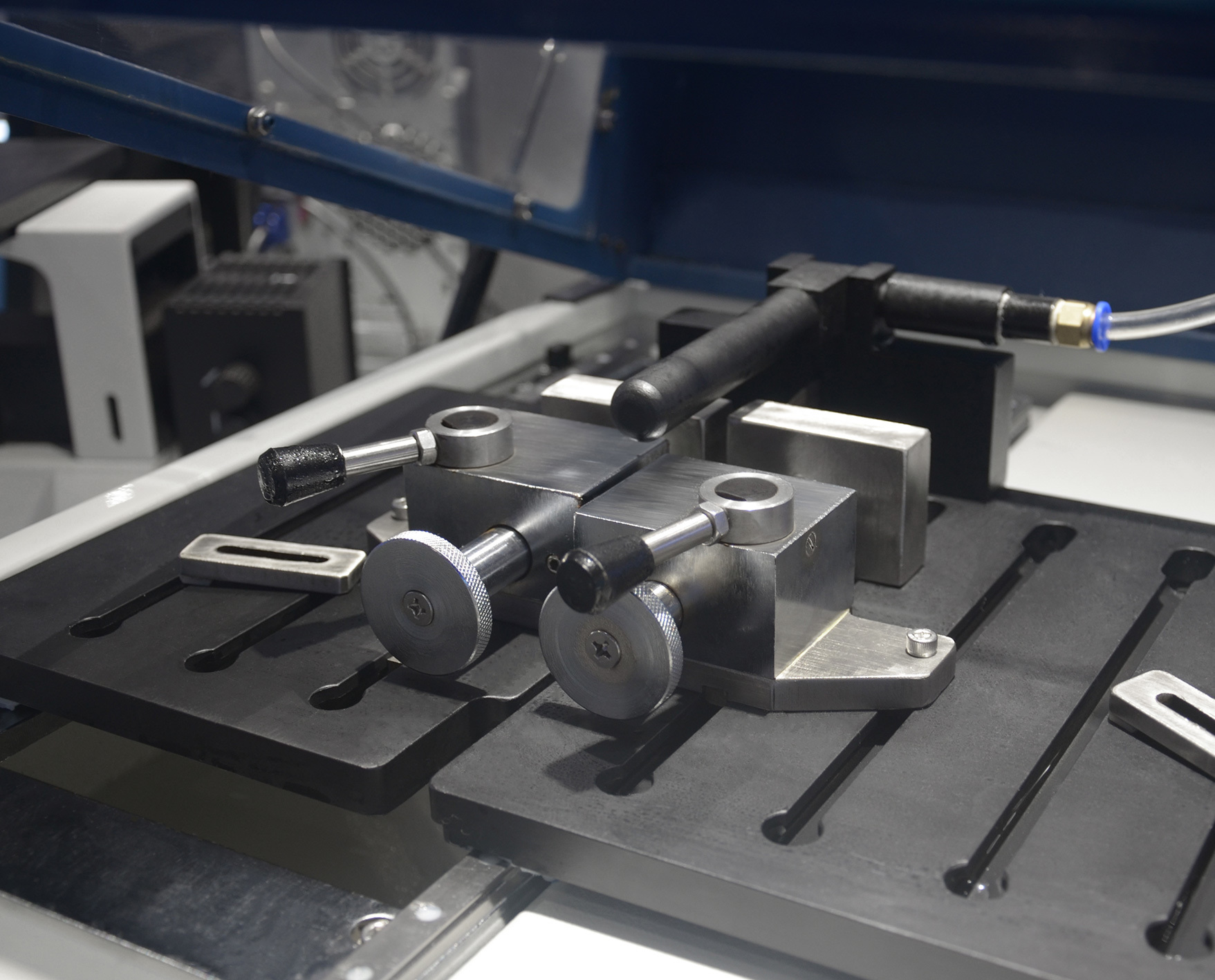

切割夹具 |

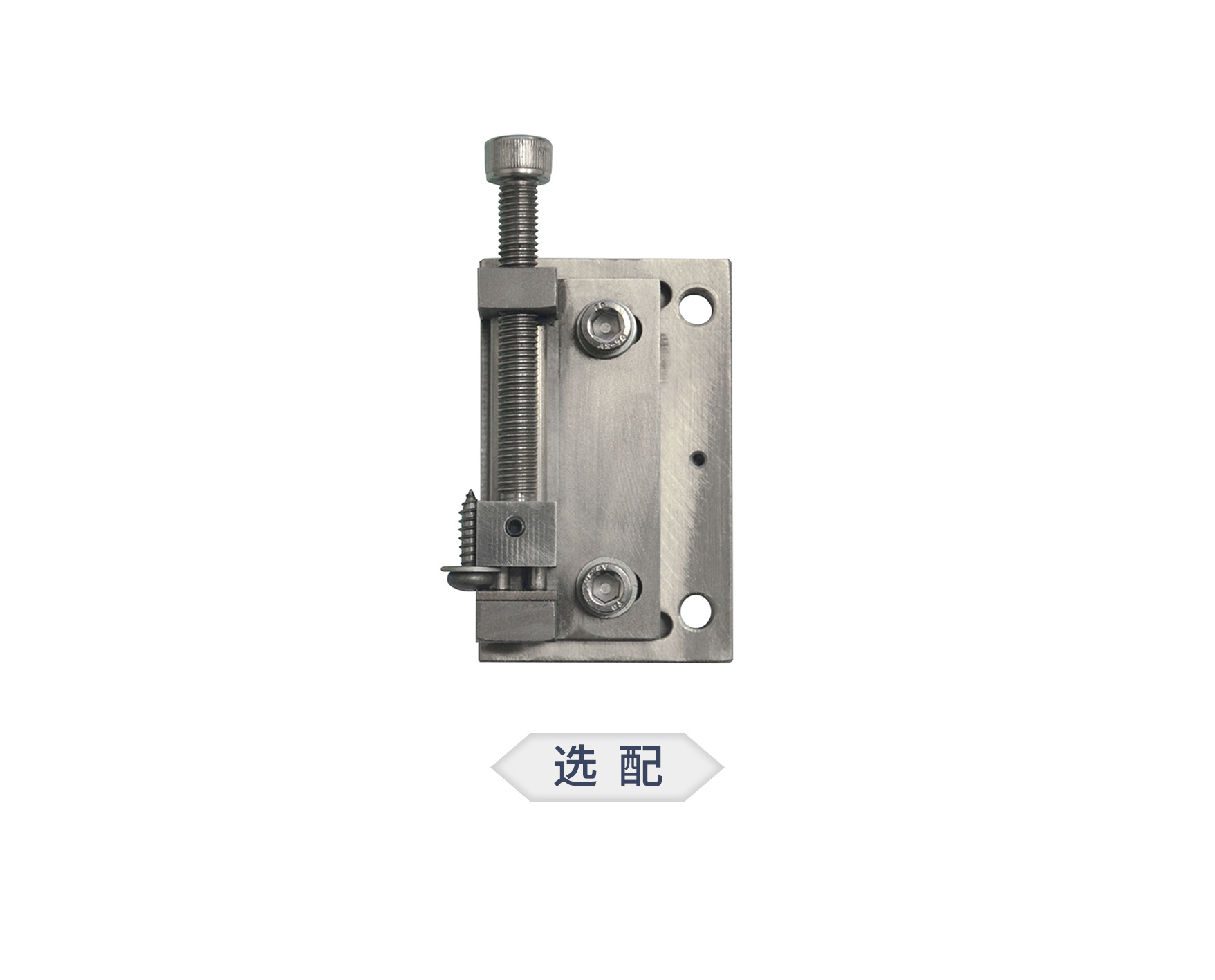

快速夹具，钳口高度45mm；垂直夹具，开口27mm |
|
显示及控制 |
5.7寸触摸屏显示及控制 |
|
电源输入 |
单相220v, 50hz, 8a |
|
水泵流量 |
16l/min |
|
外形尺寸 |
620×740×380mm |
|
净重 |
80kg |
